อุปกรณ์ที่ใช้ในการทดลอง
Server
: Windwos 2000 Server 2 เครื่อง
Client
: Windows98 3 เครื่อง
HUB 3
ตัว
LAN Card 7 ใบ
UTP CAT5
7 เส้น
วิธีการทดลอง

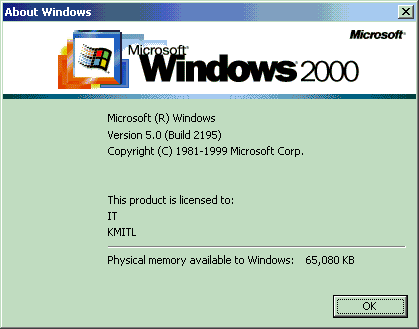

1.
ทำการ
setup
server
ด้วย Windows
2000 server และ
ใส่ LAN
Card ที่
Server
2 ใบ
ทั้ง 2
เครื่อง

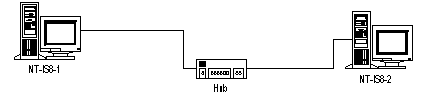

2.
นำ
server
ทั้ง
2
เครื่องมาเชื่อมต่อกันโดยเสียบสาย
UTP
จาก
LAN
Card ของ server
เครื่องละ
1 เส้น
จากนั้นนำสาย
ทั้ง 2
เส้นมาเชื่อมต่อกันด้วย
HUB

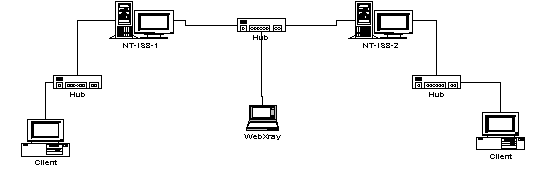

3.
นำสาย
UTP
มาเสียบ
LAN
Card ของ
Server
ที่ยังเหลืออยู่อีกข้างละ
1 เส้น และนำ สายมาต่อเข้ากับ HUB ที่ยังเหลืออยู่อีก
2 ตัว
4.
ต่อเครื่อง Client
2
ตัว เข้ากับ HUB และนำ
Client
ที่เหลืออีก
1 ตัวต่อเข้ากับ
HUB
ตัวแรก
ที่เชื่อม server
เข้าด้วยกัน
5. Setup program WebXray ไว้ที่เครื่องตรงกลางสำหรับจับ
Packet
6.
ทำการกำหนด
IP
Address ให้กับแต่ละเครื่อง
โดยให้ LAN
Card ที่
่Server ต่อเข้าหากัน
มี IP
อยู่ใน
Class
เดียวกัน และ LAN
Card ที่เหลือ
ให้เป็น Class
ของวง
intranet
ของแต่ละ
SERVER

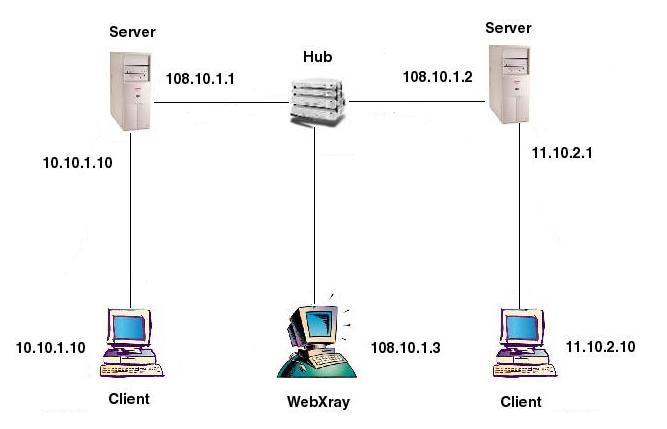

ตารางการกำหนด
IP
address
Computer
|
IP
address
|
Subnet
Mask
|
IP
Address
|
Subnet
Mask
|
NT-IS8-1
|
108.10.1.1
|
255.255.0.0
|
10.10.1.1
|
255.255.255.0
|
NT-IS8-2
|
108.10.1.2
|
255.255.0.0
|
11.10.2.1
|
255.255.255.0
|
WebXray
|
108.10.1.3
|
255.255.0.0
|
|
|
Client 1
|
|
|
10.10.1.10
|
255.255.255.0
|
Client 2
|
|
|
11.10.2.10
|
255.255.255.0
|
|
