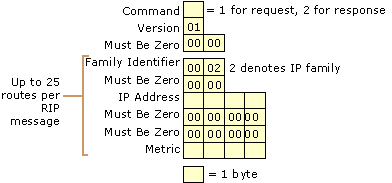

Message FormatRIP Version 1RIP Message จะถูกส่งโดยอยู่ใน UDP Datagram ซึ่งแสดงดังรูป
แต่ละ
Field มีความหมายดังนี้ ·
Command ขนาด 8
bit ซึ่งถ้าเป็น Ø
1
เป็น Request จะเป็นการขอ
Routing Table จาก Router อื่น Ø
2
เป็น Respond
จะเป็นการส่ง Routing
Update Ø
3
เป็น Tracon เลิกใช้แล้ว Message ประกอบด้วยคำสั่งที่ถูกยกเลิก Ø
4
เป็น Tracoff เลิกใช้แล้ว Message ประกอบด้วยคำสั่งที่ถูกยกเลิก Ø
5
เป็น Reserved ใช้โดย Sun Microsoft สำหรับใช้แต่ละวัตถุประสงค์ ·
Version ขนาด 8 bit บอกให้รู้ถึง Version
ของ Potocol ที่ใช้
ถ้าเป็น 1 จะหมายถึง RIP Version 1 ·
Zero ขนาด 8
bit สงวนไว้และมีค่าเท่ากับ
0 ·
Address
family identifier
16 bit เนื่องจาก มีการส่ง Routing
information ของ Protocol
ชนิดต่าง ดังนั้นจึงต้องใช้ Address
family identifier ในการแยกชนิด Protocol ที่ RIP
ทำงานด้วย ซึ่ง Address family identifier ของ
IP มีค่าเป็น 2 ·
IP
Address 32 bit เป็น
IP
Address ของเครือข่ายปลายทาง ·
Metric 32 bit Metric
แสดงค่าจำนวน hop ที่จะไปถึงปลายทาง
โดยที่จำนวน hop ที่ใช้ในการติดต่อ Interface
โดยตรงมีค่าเท่ากับ 1 ซึ่งจำนวน hop มีค่าตั้งแต่ 1 ถึง 15 แล้วค่า

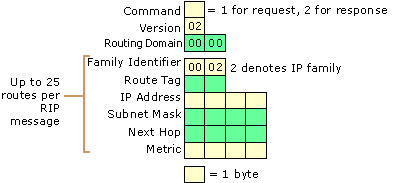

16 คือ ไม่มีเส้นทางที่จะไปปลายทางนั้น RIP Version 2
ใน Version
2 ไม่มีการเปลี่ยนแปลง Protocol
แต่มีการเพิ่มข้อมูลใน Field "must be zero" โดยที่
RIP Version 1 กับ
RIP Version 2 สามารถทำงานระหว่างกันได้ ถ้า RIP
Version 1 ไม่สนใจ Field "must be zero" ใน
RIP Version 2 จะมี
Field ที่เพิ่มขึ้นมา คือ
·
Route
tag มีเพื่อสนับสนุน Exterior
gateway protocol เช่น EGP และ BGP ·
Routing
Domain ใช้สำหรับการเชื่อมต่อหลายๆ
Autonomous System
เพื่อที่จะใช้สายในการเชื่อมต่อร่วมกันเพียงอันเดียว ·
Subnet
Mask ใช้ทำสำหรับ Subnet
Routing ·
Next
hop IP Address เป็น
IP Address ปลายทางที่เกี่ยวข้อง
ที่จะส่ง Packet ไป |
